Прецизна гумена диафрагма – High Flex-Life Dynamic Membrane Engineering

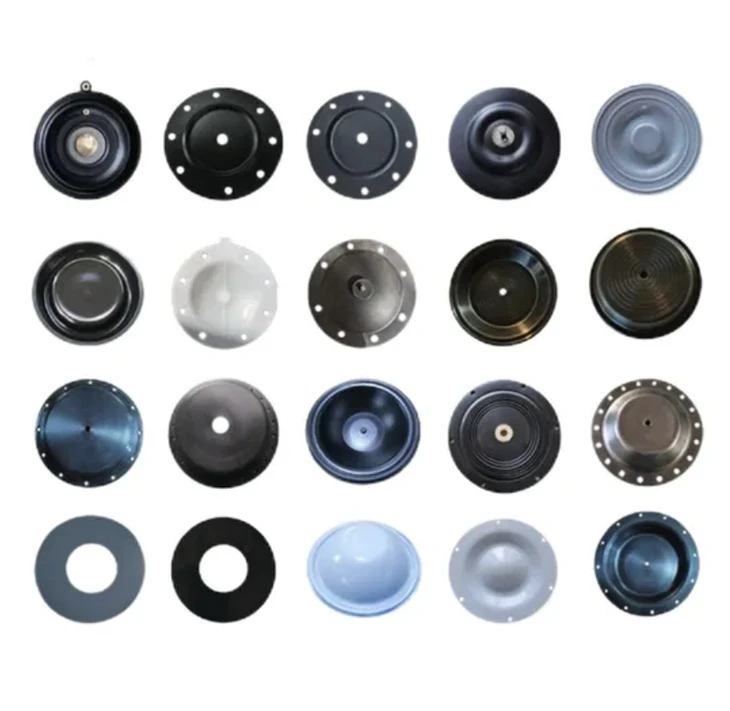

Гумени диафрагмиса основният динамичен елемент в мембранните помпени системи, отговорни за преобразуването на механично възвратно-постъпателно движение в изместване на флуида, като същевременно поддържат херметична бариера между флуидната камера и механичното задвижване. За разлика от О-пръстените или уплътненията, диафрагмата на помпата трябва да издържи милиони цикли на огъване без повреда от умора, като същевременно издържа на корозивните, абразивни или високо{2}}чисти среди, които активно измества. В Xiamen Best Seal, ние проектираме диафрагмиNBR, EPDM, FKM (Viton®), PTFE-покритие и силиконсъединения, пригодени за прецизна дълбочина на удара, геометрия на порта и спецификации за химическа съвместимост.
Нашите диафрагми на помпи се произвеждат с помощта на процес на вулканизация с висока-компресионна-сила, който свързва еластомера директно към тъканния подсилен слой, елиминирайки разслояването при цикличен стрес. ПоддържащPPAP ниво 3документация иFDA 21 CFRсъответствие за клиентите на храни и напитки, всяка диафрагма преминаваAQL 1.0 - 1.5вземане на проби за дебелина и гъвкавост-. Това гарантира постоянна издръжливост при приложения с дозиращи помпи, съдове под налягане и пневматични задвижващи механизми.
✵ Диафрагмена структурна архитектура ✶
Плат-подсилена мембранна конструкция
Диафрагмата на помпата е по-скоро инженерна, отколкото материална. Дългосрочната-производителност се определя от три свързани слоя:повърхност от еластомер-в контакт с течност, насърцевина от полиестер или найлон с висока-здравости допълнителна подложка от еластомер. Тази сандвич структура осигурява силата на обръча, за да устои на пикове на натиск, като същевременно запазва гъвкавостта на мембраната, необходима за пълно изместване на хода.
- ◌ Спецификация на тъканта на тъканта:Найлон 66 или PET (полиестер) армировка, изтъкана, за да съответства на коефициента на разширение на еластомерното съединение.
- ◌ Цялост на химическата връзка:Високо{0}}температурната вулканизация при 160–180 градуса осигурява нулево разслояване при циклично налягане ±1,0 MPa.
- ◌ Персонализирани конфигурации на мънисто/бос:Централизирани метални вложки от стомана, неръждаема стомана или алуминий, оформени в гумената матрица за болт-монтиране.
- ◌ Варианти с PTFE-облицовка:Изгладен PTFE филм, залепен към повърхността на флуида за агресивни киселинни, алкални или свръх-чисти водни среди.
Инженеринг на производителността на диафрагмата
Проектиран за 5–50 милиона пълни-цикла на ход без напукване, разцепване или разслояване.
Осигурява абсолютна херметична изолация между флуида и страната на механичното задвижване, критична за чувствителните-системи на замърсяване.
Предлага се с формовани или залепени PTFE облицовки за фармацевтични продукти, свръх-чиста вода и силно киселинни среди.
Избор на материал по съвместимост на медиите
| Еластомер | Ключово предимство | Съвместимост с течности |
|---|---|---|
| EPDM | Изключителна устойчивост на гореща вода, пара и разредена киселина; висок{0}}живот при ниски температури. | Пречистване на водата, ОВК |
| NBR | Разход{0}}ефективно общо предназначение със силна устойчивост на минерално масло и гориво. | Въздух, минерално масло, дизел |
| FKM (Viton®) | Издържа на агресивни разтворители и високи температури до +200 градуса. | Разтворители, киселини, био{0}}горива |
| Силикон | Съвместим с FDA 21 CFR; идеален за контакт с храни и изисквания за фармацевтична чистота. | Храна и напитки, Фармацевтика |
| PTFE-облицована | Универсално инертен; нулеви екстрахируеми вещества за процеси с ултра-висока-чистота. | Полупроводници, Силни киселини |
Интегриране на системата на мембранната помпа
💧 Водни и дозиращи помпи
EPDM и силиконови диафрагми за дозиране на химикали, филтриране и водни системи, съвместими с WRAS-.
🏭 Индустриално измерване
Високо{0}}прецизни диафрагми от NBR / FKM за системи за измерване на суспензия, охлаждаща течност и корозивни химикали.
🧪 Храна и фармацевтика
FDA 21 CFR-съвместими диафрагми със силиконова и PTFE-облицовка за млечни продукти, обработка на напитки и системи за чисто-на{- място.
⚙️ Пневматични актуатори
Тежки -NBR многослойни-диафрагми за контролни клапани и мембранни цилиндрични задвижващи механизми в промишлени предприятия.
★FLEX LIFE И ПРОВЕРКА НА КАЧЕСТВОТО ★
• AQL 1.0 - 1.5 Дименсионална извадка:Проверка на еднаквостта на дебелината, диаметъра на перлата и концентричността на издатината за всяка производствена партида.
• Тест за умора при циклично налягане:-Вътрешна симулация на 2 милиона+ цикъла на огъване за квалифициране на всяко съединение преди изпращане.
• Тест за отлепване на сцеплението:Според ASTM D429 Метод B; гарантирайки, че тъканта-еластомерната връзка оцелява при реални работни условия.
★Персонализирани решения за диафрагма на помпа
Xiamen Best Seal произвежда персонализирани диафрагми според вашите инженерни чертежи, включително не-стандартни профили, много-конволюционни дизайни и хибридни конструкции. Поддържаме пълно обратно инженерство от износени проби и можем да осигурим доставки на прототипи със сертификати за материали (COA, TDS) в рамките на 15 работни дни.
- ◌ Персонализиран диапазон на диаметъра:От 20 mm миниатюрни диафрагми на дозиращите помпи до 600 mm+ големи промишлени задвижващи мембрани.
- ◌ Опции за метални вложки:Въглеродна стомана, 304 / 316L SS и вложки от алуминиева сплав, вулканизирани директно в еластомери.
- ◌ Тестване за марка и съответствие:При поискване може да направи кръстосана{0}}препратка към OEM номера на части (напр. Wilden, Yamada, ARO).
Опаковане и глобална логистика
📦 Диафрагма-Специфично опаковане
| Метод на опаковане | Цел |
|---|---|
| Плоска-стикова PE торба | Предотвратява постоянна деформация от натиск на рафта; поддържа гладкостта на мембраната. |
| Тава за вмъкване от пяна | За диафрагми с голям-диаметър с изпъкнали издатини, изискващи индивидуална защита. |
| Защитна-чанта от влага | Запечатаната суха-опаковка предотвратява абсорбирането на влага от силиконови и EPDM съединения. |
🚚 Доставка и доставка
| Логистичен режим | Транзитно време и условия |
|---|---|
| Експрес / въздушен | 3–7 дни (DHL / FedEx / Air Cargo) |
| Морски превоз | 25–35 дни (насипни LCL / FCL) |
| Търговски условия | Налични EXW, FOB, CIF, DDP / DDU |
Сертификати за съответствие и материали
Нашите гумени диафрагми са сертифицирани да отговарят на регулаторните изисквания на хранително-вкусовата промишленост, производството на напитки, фармацевтичната промишленост и питейната вода.
🏆 Сертификати за качество:ISO 9001:2015, PPAP ниво 3.
🧪 Съответствие на материалите и безопасността:FDA 21 CFR (Силикон за -храни и EPDM), NSF 61 (Компоненти на системата за питейна вода), WRAS (Схема за съвети относно правилата за водата), Съвместим с REACH.
Въпроси и отговори за експертна техническа поддръжка
В зависимост от състава на еластомера, дълбочината на хода и работното налягане, нашите качествени-диафрагми са проектирани да осигурят между 5 и 50 милиона пълни-цикла на ход. EPDM и силиконовите съединения обикновено постигат най-висок брой цикли при приложения с вода под ниско-налягане.
да Редовно произвеждаме резервни-заместващи части за основни OEM диафрагми на помпи. Моля, предоставете номера на частта, модела на помпата и типа на носителя и ние ще идентифицираме или-произведем по поръчка подходящото заместващо съединение и геометрия.
За стандартни комбинирани диафрагми с обичайни размери поддържаме примерни поръчки с ниска-MOQ. За изцяло персонализирани дизайни с инструменти, нашият екип ще ви посъветва относно MOQ, необходима за амортизиране на разходите за инструментална екипировка по време на фазата на офериране на проекта.
