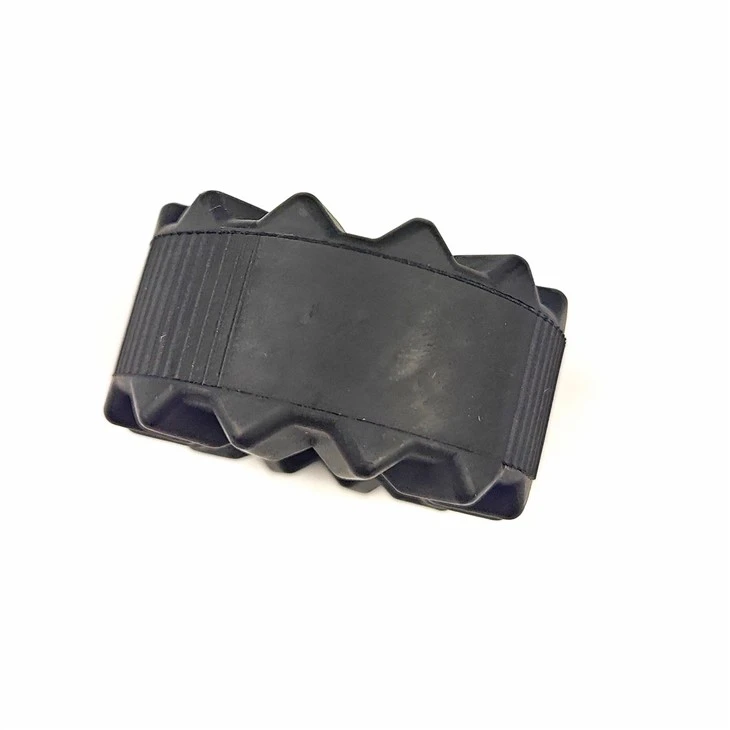

Промишлени брони за намаляване на шума – Напълно персонализирани NVH решения, проектирани според вашите точни спецификации
В съвременното производство шумът, вибрациите и грубостта (NVH) не са просто грижи за комфорта -, а са проблеми на прецизното инженерство. Прекомерните структурни-вибрации влошават центровката на машината, ускоряват умората на лагерите и предизвикват скъпи проблеми със спазването на нормативните изисквания в-чувствителните към шум съоръжения. TheПромишлена броня за намаляване на шумае еластомерен компонент, който изпълнява едновременно две критични функции: абсорбиране на кинетична енергия на удара при твърди -позиции на спиране и отделяне на вибриращи машинни структури от заобикалящите ги рамки, за да се предотврати излъчването на шум във въздуха. Xiamen Best Seal проектира и произвежда тези компоненти изцяло по поръчка, което позволява на OEM инженерите да определят точния твърдометър, геометрия, конфигурация на свързване и химия на материала, необходими за решаване на тяхното специфично NVH предизвикателство - без компромис.
За разлика от--каталожните артикули, които принуждават инженерите да адаптират дизайна си към наличните части, нашият подход започва свашите данни за приложението: големина на натоварването, скорост на удара, честотен спектър, температурен диапазон и химическо излагане. След това нашият инженерен екип за каучук преработва-идеалната смес и геометрия, за да осигури целевите статични и динамични пружини. Цялото производство се управлява подISO 9001:2015сКачество, управлявано според стандартите IATF 16949в нашияUL сертифицирано съоръжение. Всяка партида се държи до aСтрог стандарт за качество AQL 0,25 / 0,40, с доклади за изпитване на твърдост A по Shore, степен на компресия и якост на опън, издадени за партида от продукция.
✵ ˚ : · ✬ „Най-доброто уплътнение“ персонализирано NVH инженерно предимство ✬ · : ˚ ✶
Защо водещи производители на машини, производители на оригинално оборудване за автоматизация и инженери в заводи избират Xiamen Best Seal за своите най-взискателни предизвикателства по отношение на шумоизолацията и вибрациите:
🎛️ Всякаква твърдост. Всякаква геометрия.
Ние формираме брони в целия спектър на Shore A - от ултра-меки 20A гел-изолатори за прецизно оптично оборудване до твърди 80A твърди-стоп буфери за тежки преси за щамповане. Всеки профил (цилиндричен, коничен, купол, D-секция, T-секция, куха-сърцевина) е постижим без минимални разходи за инструменти при повторни поръчки.
🔗 Лепене на метал и формоване на вложки
Броните, свързани с-каучук-метал, елиминират риска от разхлабени компоненти в среди с висока-вибрация. Свързваме директно към вложки от стомана, алуминий и неръждаема стомана със стоманени опорни плочи, резбови шпилки (M4–M24) или прес{6}}щифтове -, всички тествани по стандартите DIN EN ISO 813 за отлепване.
⚡ Бърз прототип-до-производство
Изпратете DXF, STEP файл или физическа проба. Нашият инженерен екип доставя DFM-прегледан прототип в рамките7–10 работни дниза -NVH валидиране на машина. Одобрените проекти преминават директно към производствени инструменти с нулеви разходи за ре{2}}проектиране. MOQ от 100 броя за прототипи; мащабируем до 500,000+ за серийно производство.
Вашата персонализирана броня: от спецификация до серийно производство
Пет{0}}етапен персонализиран инженерен процес
|
|
Персонализирано ръководство за избор на материал
Еластомер по работна среда
Еластомерното съединение управлява дългосрочния-живот при умора, съпротивлението при натиск и коефициента на затихване. Ние съхраняваме и комбинираме следните семейства за производство на брони за намаляване на шума:
| Материал | Шор А Рейндж | Температурен диапазон | Ключови NVH свойства | Идеално приложение |
|---|---|---|---|---|
| Естествен каучук (NR) | 20A – 70A | -50 градуса до +80 градуса | Най-висока устойчивост и динамичен живот на умора; най-добро връщане на енергия; най-ниско натрупване на топлина при циклично натоварване | Стойки за прецизни машини, конвейерни буфери, релсови анти{0}}вибрационни подложки |
| EPDM | 30A – 75A | -50 градуса до +150 градуса | Изключителна устойчивост на озон, UV и атмосферни влияния; отлична устойчивост на компресия; добро затихване | Външни машини, HVAC модули, покривно оборудване, буфери за автомобилни врати |
| Нитрил (NBR) | 40A – 80A | -30 градуса до +100 градуса | Превъзходна устойчивост на масло и гориво; висока устойчивост на абразия при многократно въздействие | Твърди ограничители на машинни инструменти, буфери за хидравлични преси, опори за скоростна кутия |
| Неопрен (CR) | 30A – 70A | -40 градуса до +120 градуса | Балансирана устойчивост на масло, озон и пламък; добър набор от компресия; умерено затихване | Морско палубно оборудване, генераторни комплекти, стойки за компресори |
| Силикон (VMQ) | 20A – 60A | -60 градуса до +220 градуса | Изключителна температурна стабилност; ниска компресия в широк температурен диапазон; постоянна коравина от -50 до +150 градуса | Буфери на вратата на пещта, полупроводниково оборудване, изолатори на вибрации в космическото пространство |
| Полиуретан (PU) | 50A – 95A | -30 градуса до +80 градуса | Най-висока устойчивост на абразия и разкъсване; отлична{0}}носимост при висока твърдост; превъзходна устойчивост на масло спрямо NR | Буфери за преса за тежко щамповане, ролкови буфери, твърди ограничители за високо{0}}натоварване |
Ръководство за честота на твърдост спрямо изолация
Изборът на грешна твърдост по Shore е най-често срещаната причина за броня, която предава, а не изолира вибрациите. Тази референтна таблица ръководи първоначалния избор на съединение:
| Твърдост по Shore A | Естествена честота (fn) | Ефективна изолационна лента | Типичен тип оборудване |
|---|---|---|---|
| 20A – 30A (ултра-мек) | 5 – 8 Hz | Изолира 10 Hz и повече | Прецизни оптични маси, CMM машини, лабораторни инструменти |
| 35A – 45A (мек) | 8 – 15 Hz | Изолира 20 Hz и повече | CNC обработващи центрове, печатни преси, медицински изображения |
| 50A – 60A (среден) | 15 – 25 Hz | Изолира 30 Hz и повече | Компресори, помпи, ОВК вентилатори, генераторни агрегати |
| 65A – 75A (твърд) | 25 – 40 Hz | Изолира 50 Hz и повече | Конвейерни задвижвания, редуктори, индустриални вентилатори |
| 80A – 95A (твърд) | 40+ Hz | Твърд стоп / буфер за удар; минимална изолация | Преси за щамповане, пневматични цилиндри, ограничители за врати |
Стандартни и персонализирани опции за профили
Ние поддържаме производствени инструменти за най-често срещаните профили на брони и ще изрежем нови инструменти за всяка персонализирана форма в рамките на 7–10 дни. Всички профили се предлагат с или без метални свързващи вложки:
Стандартната{0}}кръгла броня. Постоянното напречно-сечение осигурява линейна скорост на пружината при аксиална компресия. Предлага се с шпилка с резба или монтаж в-сляп отвор.
Прогресивна пружина - мека при първоначален контакт, втвърдяваща се при нарастваща деформация. Идеален за приложения с променлива енергия на удара (буфери на врати, ограничители на шкафове).
Самоподравняване-при контакт; побира ъглово отклонение до 15 градуса. Предпочитан за панел-към-интерфейси на рамки на заграждения и люкове.
Плоска повърхност за залепване със заоблена контактна повърхност. Идеален за непрекъснато{1}}уплътнения на врати и уплътнения на шкафове, които изискват едновременно уплътняване и звукоизолация.
Геометрията на кухините намалява драстично ефективната скорост на пружиниране при даден твърдомер, постигайки ниско-честотна изолация в компактен пакет. Дебелина на стената, настроена според вашите спецификации за натоварване.
Гумена връзка между две метални пластини с проходен-болт; осигурява изолация на вибрациите и в трите оси едновременно. Предлагат се стандартни метрични или имперски модели на болтове.
Индустриален бенчмаркинг: Персонализиран срещу--стандартни
| Критичен фактор | Най-добрите печатни персонализирани брони | Каталог / Доставчик--на рафта |
|---|---|---|
| Геометрично прилягане | Точно съвпадение.Формовани според вашата геометрия на монтажната издатина, зенкера или конзолата с толеранс на размерите ±0,3 mm. | Стандартните каталожни форми налагат компромиси в дизайна - неправилно подравнени оси на натоварване намаляват ефективността на изолацията с 30–50%. |
| Комбинирана настройка | Приложение-Специфичен бряг A.Съединение, избрано въз основа на вашия честотен спектър и цел за отклонение, а не това, което е на склад. | Фиксирани опции за твърдост в каталога; инженерите трябва да изберат „най-близкото налично“, което може да предава, а не да изолира целевите честотни ленти. |
| Целостта на металната връзка | Химически свързан към DIN EN ISO 813. 90° peel strength >6 kN/m; нулево разслояване при продължителна вибрация. | Пресовите-или лепилните-сглобки се разслояват при продължително динамично натоварване, създавайки разхлабени компоненти и прекъсване на машината. |
| Документация за жизнения цикъл | Пълна проследимост.Сертификат за материал, запис на Shore A, комплект за компресиране, отчет на FAI -, всички издадени с всяка производствена партида. | Няма възможност за проследяване на партидите. Когато една броня се повреди преждевременно, основната причина не може да бъде установена и повредата се повтаря. |
Персонализирана инфраструктура за формоване
★┊ В-Домашния контрол на инструментите и компаундирането
Персонализираната броня е толкова добра, колкото и сместа зад нея. В Xiamen Best Seal управляваме собствено съоръжение за смесване на каучук -, което позволява на нашите инженери да формулират прецизната смес от основен полимер, пластификатор, подсилващ пълнител и вулканизираща система, необходима за постигане на конкретна цел за динамична твърдост. Нашата-вътрешна работилница за инструменти обработва компресиращи и трансферни форми от инструментална стомана P20 и H13, с кухини, полирани по стандартите SPI A2 / B1 за постоянна повърхностна обработка на част-на-част. Тази вертикална интеграция означава, че вашата персонализирана спецификация на бронята никога не се губи при превод между смесител, производител на форми и формовчик.
- ◌ Вертикална интеграция:Смесване → Инструменти → Формоване → QC всичко под един покрив в Ксиамен.
- ◌ MOQ Гъвкавост:Прототипът работи от 100 бр.; серийното производство се мащабира до 500,000+ бр. на партида.
- ◌ Бърза инструментална екипировка:Нова форма се доставя за 7–10 работни дни; без минимална такса за инструменти при повторни-поръчки.
Опаковане и доставка
📦 Компонент-Безопасна защитна опаковка
Гумените -с-метални брони са индивидуално опаковани в поли-пликове, за да се предотврати корозията на металните вложки и абразията на гумената повърхност по време на транспортиране. Вариантите с резбовани шпилки са с капачка, за да предпазят стъпката на резбата.
| Категория | Подробности |
|---|---|
| Индивидуално опаковане | PE полиетиленови торби на единица; предпазители за резба на варианти за монтиране на -шипове; VCI филм върху метални-сглобки |
| Външна опаковка | Издръжливи-вълнообразни картонени кутии за износ с пяна-пълнеж на празните места |
| Групови поръчки | Решетка-разделени вътрешни кашони в рамките на палетизирани главни кашони за морски товари |
| Включена документация:Сертификат за материал, протокол от инспекция на Shore A, доклад за размерите на FAI (първа производствена партида) и декларация за съответствие с RoHS/REACH. | |
🚚 Глобален транспорт и търговия
| Метод | Подробности |
|---|---|
| Експресни услуги | DHL / FedEx / UPS (3–5 работни дни в цял свят) |
| Опции за товари | Въздушен транспорт (5–7 дни)|Морски транспорт (25–35 дни) |
| Търговски условия | EXW, FOB, CIF, DDP / DDU налични за всички основни региони |
| Пристанище за изпращане | Международно пристанище Ксиамен, Китай |
Сертификати за съответствие и качество
🏆 Сертификати за качество:ISO 9001:2015, UL сертифицирано съоръжение, качество, управлявано според стандартите IATF 16949.
⚙️ Стандарти за съответствие:Съвместимост с RoHS 2.0 & REACH SVHC. Свързването на каучук-към-метал, тествано съгласно DIN EN ISO 813. Класовете EPDM и силикон се предлагат в смеси, съвместими с FDA / NSF, за машини,-съседни на храни.
ЧЗВ за NVH инженеринг
❓ Нямам CAD файл - мога ли да изпратя физическа проба или ръчна скица за персонализирано офериране?
да Редовно извършваме обратен-проект от физически проби, като използваме дигитални дебеломери и 3D сканиране. Ясна ръчна скица с критични размери (OD, височина, отвор, размер на резбата, твърдост, ако е известна) е достатъчна за предварителна оферта. Изпратете ни вашия образец или чертеж и нашият инженерен екип ще отговори с DFM преглед и оферта в рамките на 48 часа.
❓ Как да определя правилната твърдост, ако не знам честотата на вибрациите на моята машина?
Споделете вашия тип машина, обороти в минута (или честота на хода за преси) и статичното натоварване на точка на монтиране. Нашият инженерен екип използва тези входни данни, за да изчисли необходимата естествена честота на изолационната система, която определя целевия Shore A. За сложни много-проблеми с вибрациите на осите можем да препоръчаме услуга за измерване на вибрации на трета-страна за получаване на действителни данни от честотния спектър преди избора на съединение.
❓ Какво е вашето минимално количество за поръчка за изцяло персонализирана броня?
За прототипи и тестове за валидиране нашата MOQ е100 брояза размер и съединение. За серийно производство MOQ обикновено е500–1000 брв зависимост от размера на детайла и броя на кухините на матрицата. Няма минимална такса за инструменти при повторни производствени поръчки срещу същата одобрена форма. Ние поддържаме годишни общи поръчки с тримесечно планиране на пускане, за да оптимизирате инвентара и разходите за единица.
